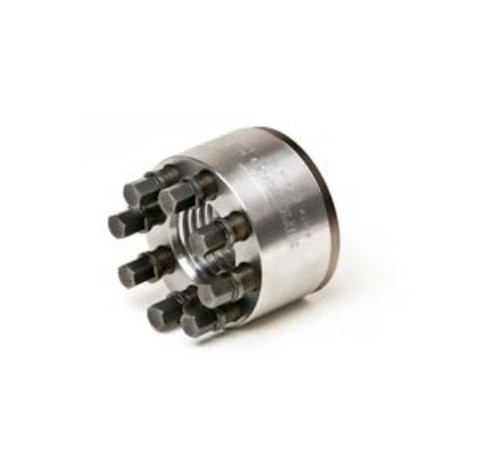

Superbolt® SJ
-
Boyut aralığı
-metrik
-inç:
M24–M100
1“ – 4“ -
Boyutuna göre değişen
yaklaşık civata yükü
310 N/mm²
45 ksi -
Sıcaklık aralığı 350 °C
650 °F -
Yüzey işleme opsiyonel
Yazar: admin
- 12/08/2016
-
-
0
Superbolt® H650T
-
Boyut aralığı
-metrik
-inç:
M24–M100
1“ – 4“ -
Boyutuna göre değişen
yaklaşık civata yükü
310 N/mm²
45 ksi -
Sıcaklık aralığı 350 °C
650 °F -
Yüzey işleme opsiyonel
Superbolt® H650
-
Boyut aralığı
-metrik
-inç:
M20–M125
3/4”– 5” -
Boyutuna göre değişen
yaklaşık civata yükü
310 N/mm²
45 ksi -
Sıcaklık aralığı 350 °C
650 °F -
Yüzey işleme opsiyonel
Superbolt® CY
-
Boyut aralığı
-metrik
-inç:
M16-M160
3/4”– 6” -
Boyutuna göre değişen
yaklaşık civata yükü
450 – 700 N/mm²
60 – 100 ksi -
Sıcaklık aralığı -40 – 250 °C
-50 – 500 °F -
Yüzey işleme opsiyonel
Superbolt® MT
-
Boyut aralığı
-metrik
-inç:M16-M160
3/4”– 6” -
Boyutuna göre değişen
yaklaşık civata yükü450 – 700 N/mm²
60 – 100 ksi -
Sıcaklık aralığı -10 – 250 °C
0 – 500 °F -
Yüzey işleme opsiyonel

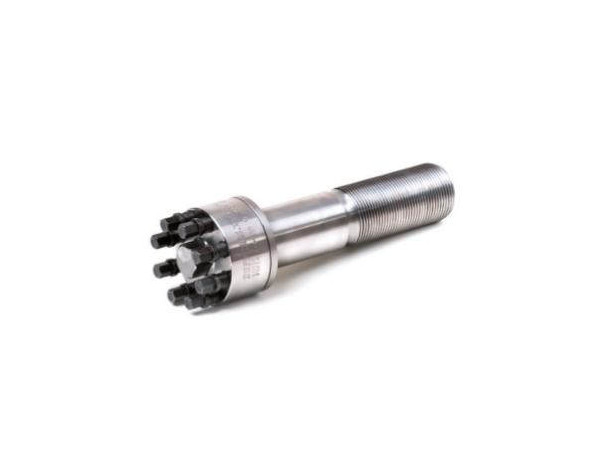

Civata Tipi Gergiler
Multi-Jackbolt teknolojisine sahip civatalar:
- Multi-Jackbolt gergi somunlarındaki tüm önyüklemeve düşük tork avantajlarına sahiptir.
- Somun tipi Multi-Jackbolt gergilerine nazaran daha küçük kafa çapına sahiptir ve dolayısıyla daha az yer gerektirir.
- Somun ve saplamalara nazaran parça sayısını azaltır.
- Küçük kafa boyutu sayesinde dar yerlerde kullanılabilir.

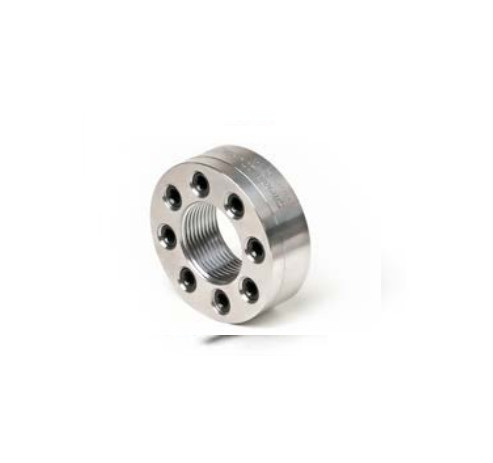

Flexnuts
Multi-Jackbolt teknolojisine sahip civatalar:
- Yük altındaki Flexnut’lar, civata/saplamanın dişlisi üzerine eşit yükleme dağılımı sağlar.
- Civata bağlantısına esneklik verir.
- Civata ve saplamanın kullanım ömrünü uzatır.
Nord-Lock® 254 SMO Pullar
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3ss-254 | M3 | 3.40 | 7.00 | 2.20 | 200 |
| NL3.5ss-254 | M3.5 | 3.90 | 7.60 | 2.20 | 200 |
| NL4ss-254 | M4 | 4.40 | 7.60 | 2.20 | 200 |
| NL5ss-254 | M5 | 5.40 | 9.00 | 2.20 | 200 |
| NL6ss-254 | M6 | 6.50 | 10.80 | 2.20 | 200 |
| NL8ss-254 | M8 | 8.70 | 13.50 | 2.00 | 200 |
| NL10ss-254 | M10 | 10.70 | 16.60 | 2.00 | 200 |
| NL11ss-254 | M11 | 11.40 | 18.50 | 2.20 | 200 |
| NL12ss-254 | M12 | 13.00 | 19.50 | 2.00 | 200 |
| NL14ss-254 | M14 | 15.20 | 23.00 | 3.00 | 100 |
| NL16ss-254 | M16 | 17.00 | 25.40 | 3.00 | 100 |
| NL18ss-254 | M18 | 19.50 | 29.00 | 3.20 | 100 |
| NL20ss-254 | M20 | 21.40 | 30.70 | 3.00 | 100 |
| NL22ss-254 | M22 | 23.40 | 34.50 | 3.20 | 100 |
| NL24ss-254 | M24 | 25.30 | 39.00 | 3.20 | 100 |
| NL27ss-254 | M27 | 28.40 | 42.00 | 5.80 | 50 |
| NL30ss-254 | M30 | 31.40 | 47.00 | 5.80 | 50 |
| NL33ss-254 | M33 | 34.40 | 48.50 | 5.80 | 25 |
| NL36ss-254 | M36 | 37.40 | 55.00 | 5.80 | 25 |
| NL39ss-254 | M39 | 40.40 | 58.50 | 5.80 | 25 |
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3.5spss-254 | M3.5 | 3.90 | 9.00 | 2.20 | 200 |
| NL4spss-254 | M4 | 4.40 | 9.00 | 2.20 | 200 |
| NL5spss-254 | M5 | 5.40 | 10.80 | 2.20 | 200 |
| NL6spss-254 | M6 | 6.50 | 13.50 | 2.20 | 200 |
| NL8spss-254 | M8 | 8.70 | 16.60 | 2.20 | 200 |
| NL10spss-254 | M10 | 10.70 | 21.00 | 2.20 | 200 |
| NL12spss-254 | M12 | 13.00 | 25.40 | 3.00 | 100 |
| NL14spss-254 | M14 | 15.20 | 30.70 | 3.20 | 100 |
| NL16spss-254 | M16 | 17.00 | 30.70 | 3.20 | 100 |
| NL18spss-254 | M18 | 19.50 | 34.50 | 3.20 | 100 |
| NL20spss-254 | M20 | 21.40 | 39.00 | 3.20 | 100 |
| NL22spss-254 | M22 | 23.40 | 42.00 | 3.20 | 50 |
| NL24spss-254 | M24 | 25.30 | 48.50 | 3.20 | 50 |
| NL27spss-254 | M27 | 28.40 | 48.50 | 5.80 | 25 |
Nord-Lock® Paslanmaz Pullar
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3ss | M3 | 3.40 | 7.00 | 2.20 | 200 |
| NL3.5ss | M3.5 | 3.90 | 7.60 | 2.20 | 200 |
| NL4ss | M4 | 4.40 | 7.60 | 2.20 | 200 |
| NL5ss | M5 | 5.40 | 9.00 | 2.20 | 200 |
| NL6ss | M6 | 6.50 | 10.80 | 2.20 | 200 |
| NL8ss | M8 | 8.70 | 13.50 | 2.00 | 200 |
| NL10ss | M10 | 10.70 | 16.60 | 2.00 | 200 |
| NL11ss | M11 | 11.40 | 18.50 | 2.20 | 200 |
| NL12ss | M12 | 13.00 | 19.50 | 2.00 | 200 |
| NL14ss | M14 | 15.20 | 23.00 | 3.00 | 100 |
| NL16ss | M16 | 17.00 | 25.40 | 3.00 | 100 |
| NL18ss | M18 | 19.50 | 29.00 | 3.20 | 100 |
| NL20ss | M20 | 21.40 | 30.70 | 3.00 | 100 |
| NL22ss | M22 | 23.40 | 34.50 | 3.20 | 100 |
| NL24ss | M24 | 25.30 | 39.00 | 3.20 | 100 |
| NL27ss | M27 | 28.40 | 42.00 | 6.80 | 50 |
| NL30ss | M30 | 31.40 | 47.00 | 6.80 | 50 |
| NL33ss | M33 | 34.40 | 48.50 | 6.80 | 25 |
| NL36ss | M36 | 37.40 | 55.00 | 6.80 | 25 |
| NL39ss | M39 | 40.40 | 58.50 | 6.80 | 25 |
| NL42ss | M42 | 43.20 | 63.00 | 6.80 | 25 |
| NL45ss | M45 | 46.20 | 70.00 | 6.80 | 25 |
| NL48ss | M48 | 49.60 | 75.00 | 6.80 | 25 |
| NL52ss | M52 | 53.60 | 80.00 | 9.00 | 1 |
| NL56ss | M56 | 59.10 | 85.00 | 9.00 | 1 |
| NL60ss | M60 | 63.10 | 90.00 | 9.00 | 1 |
| NL64ss | M64 | 67.10 | 95.00 | 9.00 | 1 |
| NL68ss | M68 | 71.10 | 100.00 | 9.00 | 1 |
| NL72ss | M72 | 75.10 | 105.00 | 9.00 | 1 |
| NL76ss | M76 | 79.10 | 110.00 | 9.00 | 1 |
| NL80ss | M80 | 83.10 | 115.00 | 9.00 | 1 |
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3.5spss | M3.5 | 3.90 | 9.00 | 2.20 | 200 |
| NL4spss | M4 | 4.40 | 9.00 | 2.20 | 200 |
| NL5spss | M5 | 5.40 | 10.80 | 2.20 | 200 |
| NL6spss | M6 | 6.50 | 13.50 | 2.00 | 200 |
| NL8spss | M8 | 8.70 | 16.60 | 2.00 | 200 |
| NL10spss | M10 | 10.70 | 21.00 | 2.00 | 200 |
| NL12spss | M12 | 13.00 | 25.40 | 3.00 | 100 |
| NL14spss | M14 | 15.20 | 30.70 | 3.20 | 100 |
| NL16spss | M16 | 17.00 | 30.70 | 3.20 | 100 |
| NL18spss | M18 | 19.50 | 34.50 | 3.20 | 100 |
| NL20spss | M20 | 21.40 | 39.00 | 3.20 | 100 |
| NL22spss | M22 | 23.40 | 42.00 | 3.20 | 50 |
| NL24spss | M24 | 25.30 | 48.50 | 3.20 | 50 |
| NL27spss | M27 | 28.40 | 48.50 | 6.80 | 25 |
| NL30spss | M30 | 31.40 | 58.50 | 6.80 | 25 |
Nord-Lock® Çelik Pullar
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3 | M3 | 3.40 | 7.00 | 1.80 | 200 |
| NL3.5 | M3.5 | 3.90 | 7.60 | 1.80 | 200 |
| NL4 | M4 | 4.40 | 7.60 | 1.80 | 200 |
| NL5 | M5 | 5.40 | 9.00 | 1.80 | 200 |
| NL6 | M6 | 6.50 | 10.80 | 1.80 | 200 |
| NL8 | M8 | 8.70 | 13.50 | 2.50 | 200 |
| NL10 | M10 | 10.70 | 16.60 | 2.50 | 200 |
| NL11 | M11 | 11.40 | 18.50 | 2.50 | 200 |
| NL12 | M12 | 13.00 | 19.50 | 2.50 | 200 |
| NL14 | M14 | 15.20 | 23.00 | 3.40 | 100 |
| NL16 | M16 | 17.00 | 25.40 | 3.40 | 100 |
| NL18 | M18 | 19.50 | 29.00 | 3.40 | 100 |
| NL20 | M20 | 21.40 | 30.70 | 3.40 | 100 |
| NL22 | M22 | 23.40 | 34.50 | 3.40 | 100 |
| NL24 | M24 | 25.30 | 39.00 | 3.40 | 100 |
| NL27 | M27 | 28.40 | 42.00 | 5.80 | 50 |
| NL30 | M30 | 31.40 | 47.00 | 5.80 | 50 |
| NL33 | M33 | 34.40 | 48.50 | 5.80 | 25 |
| NL36 | M36 | 37.40 | 55.00 | 5.80 | 25 |
| NL39 | M39 | 40.40 | 58.50 | 5.80 | 25 |
| NL42 | M42 | 43.20 | 63.00 | 5.80 | 25 |
| NL45 | M45 | 46.20 | 70.00 | 7.00 | 25 |
| NL48 | M48 | 49.60 | 75.00 | 7.00 | 25 |
| NL52 | M52 | 53.60 | 80.00 | 7.00 | 25 |
| NL56 | M56 | 59.10 | 85.00 | 7.00 | 10 |
| NL60 | M60 | 63.10 | 90.00 | 7.00 | 10 |
| NL64 | M64 | 67.10 | 95.00 | 7.00 | 10 |
| NL68 | M68 | 71.10 | 100.00 | 9.50 | 1 |
| NL72 | M72 | 75.10 | 105.00 | 9.50 | 1 |
| NL76 | M76 | 79.10 | 110.00 | 9.50 | 1 |
| NL80 | M80 | 83.10 | 115.00 | 9.50 | 1 |
| NL85 | M85 | 88.10 | 120.00 | 9.50 | 1 |
| NL90 | M90 | 92.40 | 130.00 | 9.50 | 1 |
| NL95 | M95 | 97.40 | 135.00 | 9.50 | 1 |
| NL100 | M100 | 103.40 | 145.00 | 9.50 | 1 |
| NL105 | M105 | 108.40 | 150.00 | 9.50 | 1 |
| NL110 | M110 | 113.40 | 155.00 | 9.50 | 1 |
| NL115 | M115 | 118.40 | 165.00 | 9.50 | 1 |
| NL120 | M120 | 123.40 | 170.00 | 9.50 | 1 |
| NL125 | M125 | 128.40 | 173.00 | 9.50 | 1 |
| NL130 | M130 | 133.40 | 178.00 | 9.50 | 1 |
| Pul | Çivata | Miktar | |||
|---|---|---|---|---|---|
| NL3.5sp | M3.5 | 3.90 | 9.00 | 1.80 | 200 |
| NL4sp | M4 | 4.40 | 9.00 | 1.80 | 200 |
| NL5sp | M5 | 5.40 | 10.80 | 1.80 | 200 |
| NL6sp | M6 | 6.50 | 13.50 | 2.50 | 200 |
| NL8sp | M8 | 8.70 | 16.60 | 2.50 | 200 |
| NL10sp | M10 | 10.70 | 21.00 | 2.50 | 200 |
| NL12sp | M12 | 13.00 | 25.40 | 3.40 | 100 |
| NL14sp | M14 | 15.20 | 30.70 | 3.40 | 100 |
| NL16sp | M16 | 17.00 | 30.70 | 3.40 | 100 |
| NL18sp | M18 | 19.50 | 34.50 | 3.40 | 100 |
| NL20sp | M20 | 21.40 | 39.00 | 3.40 | 100 |
| NL22sp | M22 | 23.40 | 42.00 | 4.60 | 50 |
| NL24sp | M24 | 25.30 | 48.50 | 4.60 | 50 |
| NL27sp | M27 | 28.40 | 48.50 | 5.80 | 25 |
| NL30sp | M30 | 31.40 | 58.50 | 6.60 | 25 |
| NL33sp | M33 | 34.40 | 58.50 | 6.60 | 25 |
| NL36sp | M36 | 37.40 | 63.00 | 6.60 | 25 |
